Měření dle norem CQI-9, AMS 2750, ASTM a DIN 17052-1

Společnost TERMOLAB nabízí také měření dle norem CQI-9, AMS 2750, ASTM, DIN 17052-1 a dalších.

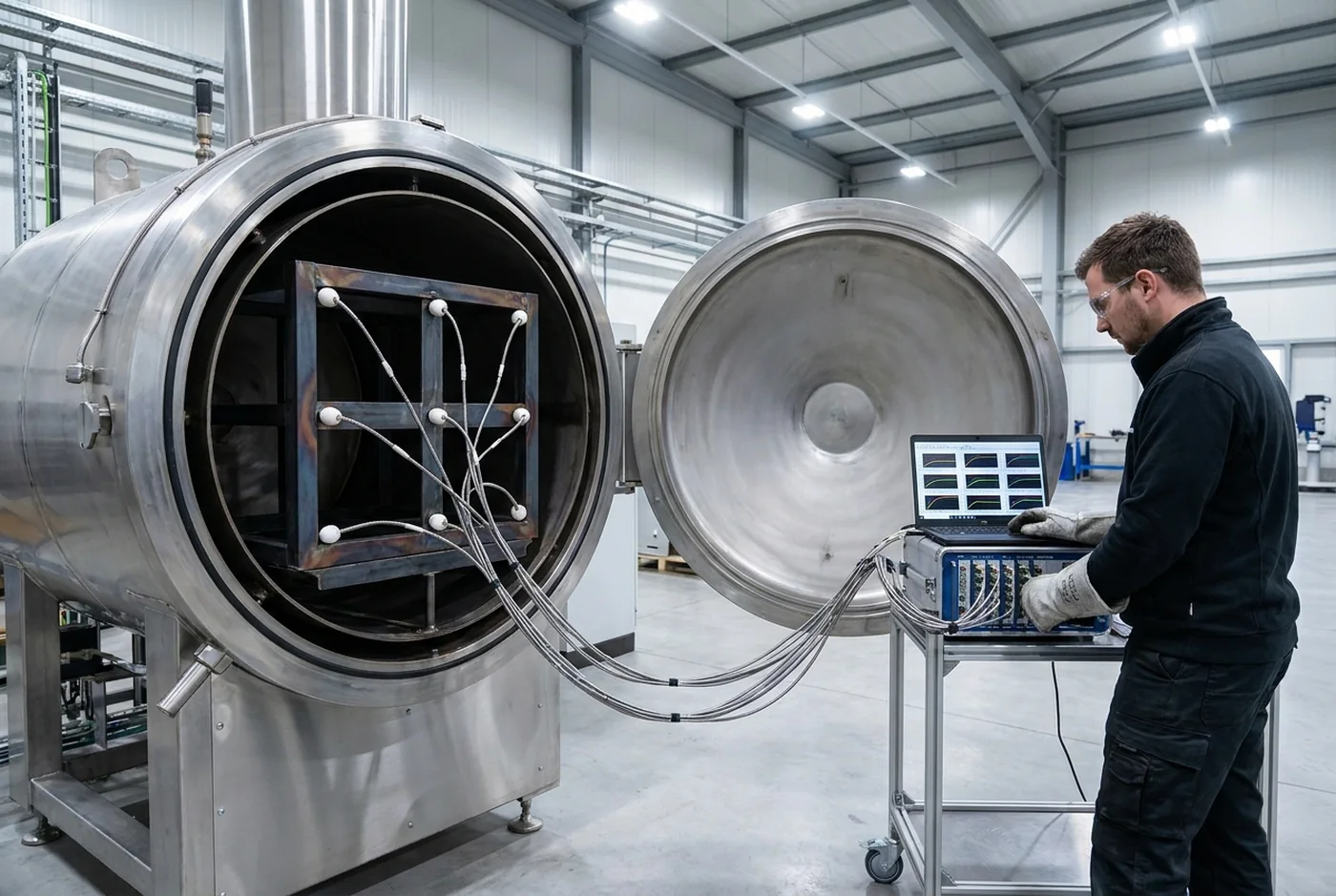

Měření rovnoměrnosti teploty v peci: rám s devíti termočlánky a datalogger

Účel měření podle norem

Zákazníci z automobilového a leteckého průmyslu požadují po svých dodavatelích důkaz, že proces tepelného zpracování je pod kontrolou. Norma předepisuje, jak často a jakým způsobem se kontroluje přesnost přístrojů, snímačů a rozložení teploty v pracovním prostoru pece.

Bez platných protokolů neprojde dodavatelský audit, a bez auditu nejsou zakázky. Měření je proto pravidelná, plánovaná povinnost, ne jednorázová akce.

Poptat měření

Co která norma vyžaduje

Stručný přehled požadavků. Konkrétní rozsah, který pro vás TERMOLAB pokryje, potvrdíme na základě poptávky.

CQI-9: Special Process: Heat Treat System Assessment

Standard AIAG pro automobilový průmysl. Hodnotí systém tepelného zpracování jako celek: kalibraci přístrojů a snímačů, kontrolu přesnosti systému a ověření rozložení teploty v peci. Předepisuje intervaly podle třídy zařízení a požadované tolerance.

AMS 2750: Pyrometry

Norma SAE pro letecký průmysl, referenční dokument programu Nadcap. Řeší pyrometrii: typy a kontrolu termoelektrických článků, kalibraci měřicích přístrojů, kontrolu přesnosti systému a měření rozložení teploty. Klasifikuje pece podle dosažené uniformity.

ASTM

Soubor amerických norem pro měření teploty, mimo jiné postupy pro kalibraci termoelektrických článků porovnávací metodou a pro práci s termočlánkovými materiály. Používá se tam, kde to vyžaduje zákazník nebo výrobní předpis.

DIN 17052-1

Německá norma pro pece na tepelné zpracování. Stanovuje požadavky na rozložení teploty v pracovním prostoru a způsob jeho ověření. Rozděluje pece do tříd podle dosažené odchylky.

TUS a SAT

Dvě zkoušky, které po vás chce AMS 2750 i CQI-9

Jedna ověřuje, jak je teplota rozložená v celém prostoru pece. Druhá to, jestli regulátor ukazuje pravdu. Obvykle se dělají spolu.

TUS: rovnoměrnost teplotního pole

Temperature Uniformity Survey je zkouška rovnoměrnosti rozložení teploty v pracovním prostoru tepelného zařízení.

Do užitného prostoru zařízení rozmístíme kalibrované termočlánky.
Měříme za běžných provozních parametrů a teplotních kroků.
Zjistíme, jestli teplota v celé peci drží předepsanou toleranci, a najdeme studená i horká místa.

Ověřuje kvalitu a bezpečnost tepelného zpracování materiálů. Vyžaduje ji AMS 2750 v leteckém průmyslu i CQI-9 v automotive.

SAT: přesnost měřicího řetězce

System Accuracy Test ověřuje, jestli teplota, kterou ukazuje regulátor zařízení, odpovídá skutečnosti.

K provoznímu čidlu přiložíme nezávislé etalonové čidlo, zpravidla do 76 mm.
Měříme za běžného pracovního cyklu, pec se kvůli tomu nemusí odstavovat.
Porovnáme hodnotu regulátoru s etalonem. Rozdíl nesmí překročit povolenou toleranci, často ±1,1 °C.

Termočlánky v zařízeních stárnou a vlivem vysokých teplot driftují. SAT vadné čidlo odhalí dřív, než začnou vznikat zmetky při kalení nebo žíhání. Stejně jako TUS je povinný pro AMS 2750 i CQI-9.

Související služby

Kalibrace termoelektrických článkůTypy N, K, S a další v rozsahu 0 °C až 1200 °C, akreditovaně a s kalibračním listem.

Měřicí indikátory a měřicí řetězceKalibrace indikátorů i celých měřicích řetězců, s čidlem i bez čidla. Bez čidla jde o simulaci vstupního signálu.

Zařízení s regulací teplotyVodní a kapalinové lázně, muflové pece, termostaty, sušárny, inkubátory, termobloky, formy pro blistrovací zařízení a svařovačky v rozsahu −30 °C až 1200 °C.

TUS a SATRovnoměrnost teplotního pole i přesnost měřicího řetězce, počet měřených bodů neomezujeme. Obojí popisujeme podrobně v sekci výše.

Kalibrace v logisticePřevozní auta a návěsy, záznamníky teplot pro převoz zboží, tiskárny a dataloggery. Měříme na místě, vůz nemusí stát v servisu.

KD 20, zkoušky mrazuvzdornostiKalibrace a justace komory KD 20 pro zkoušky mrazuvzdornosti stavebních hmot.

Uvedený popis norem slouží k orientaci. Závazné znění je vždy v platném vydání příslušné normy.
